(1)　配管系統図　直結部分、分岐取出し箇所から各戸メーターまでを記入するものとし、この場合において、各戸メーターは、省略しないで全部記入するものとする。

(2)　屋外配管図　建築物の配置、集中検針盤位置、低地タンク又は高置タンクの設置、直結部分及び分岐取出し箇所よりタンクまでの屋外設置水道メーター等並びに屋外配管を記入した平面図(縮尺S＝1：500)で作成したもの

(3)　各室詳細図　水栓器具類位置、各戸メーター位置及び配管を記入した平面図(縮尺S＝1：20～1：50)で作成したもの

(4)　メーター部分拡大図　メーターボックス(又はパイプシャフト内)、各戸メーター配管並びに端子ボックスの位置等を記入した平面図(縮尺S＝1：5)、正面図(縮尺S＝1：5)及び側面図(縮尺S＝1：5)で作成したもの

(5)　表示装置(集中検針盤)配置図　表示装置の配置位置並びに近辺の状況を記入した平面図(縮尺S＝1：20～1：50)及び正面図(縮尺S＝1：20～1：50)で作成したもの

(6)　表示装置(集中検針盤)配列図　表示装置における各戸メーター呼出しの配列を記入したもの

(7)　配線系統図　各戸メーターから表示装置(集中検針盤)までを記入したもの

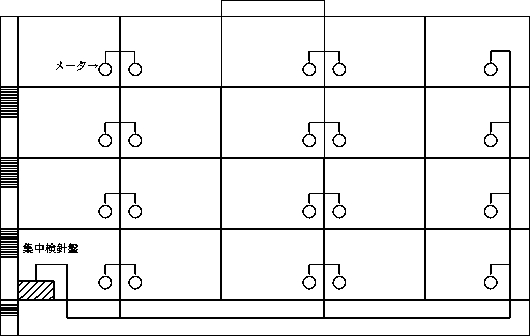

(1)　1棟1箇所方法　1階入口に1棟分を1箇所に設置する方法をいう。

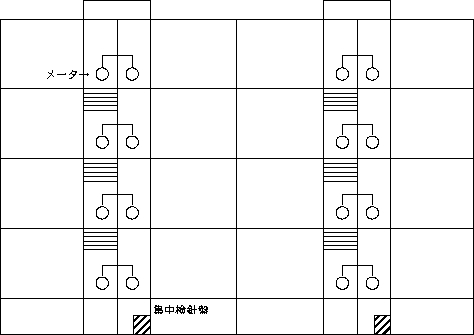

(2)　各1階入口方法　各1階の入口毎1箇所に設置する方法で、建築構造が階段式通路の場合に用いる方法をいう。

(1)　メーターの設置位置は、将来の維持管理が容易で、不在時でも点検取替えのできるよう室外の廊下側又は階段別に設けたパイプシャフト内若しくはメーターボックス内に設置すること。この場合において、漏水等により廊下に影響を及ぼさないよう防水又は水はけ等必要な措置を施すこと。

(2)　パイプシャフト内等に暖房管等が併用されていない箇所は、凍結のないよう十分考慮し、発泡スチロール製のメーターケース等で防寒を施すこと。

(3)　メーターは、止水栓に近接して水平に設置するとともに給水栓により低位に設置し、空気が入るおそれのないようにすること。

(4)　メーターが他の配管又はメーター等に近接する場合は、必ず20cm以上(発泡スチロール製のメーターケースで防寒を施す場合は、30cm以上)離し、取付け又は取外し等に支障のない間隔を保持すること。

(1)　メーター前後の配管は、止水栓の機能に支障のないように行い、かつ、原則として鉛管を使用しないものであること。

(2)　止水栓は、メーターより上流側に設置すること。

(3)　伸縮継手は、メーターより下流側に設置すること。

(1)　メーターの表示装置の設置は、原則として共同住宅の1箇所に集中して設置すること。

(2)　メーターの表示装置の設置位置は、将来の維持管理及び検針に適する場所に選定すること。

(3)　集中検針盤内の最上部の計数表示器の高さは、1.6mに位置すること。

(4)　各個別メーターには、各個室番号を表示すること。
